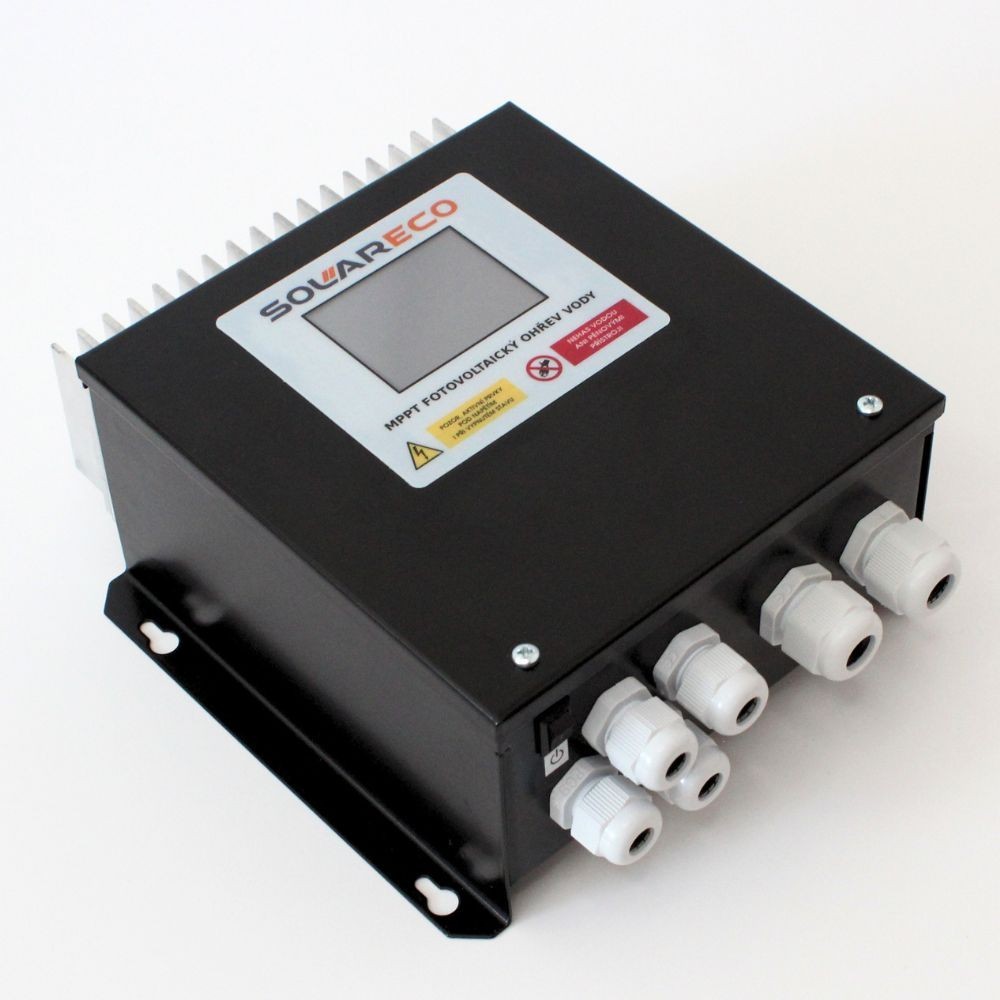

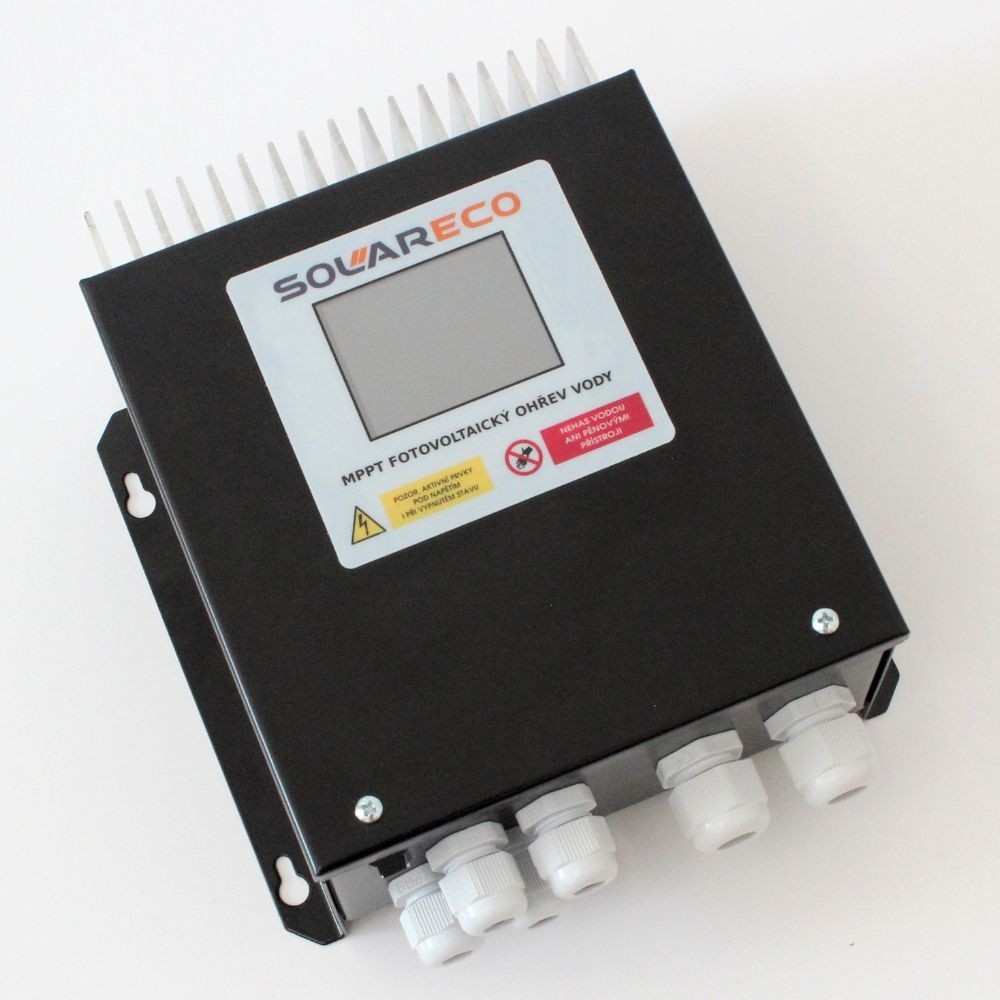

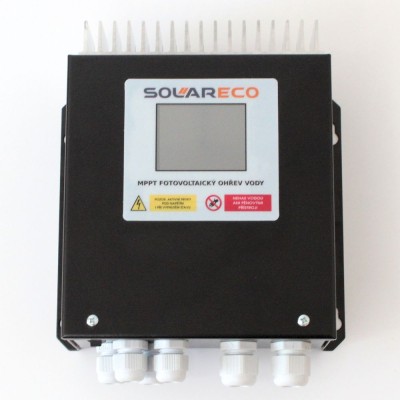

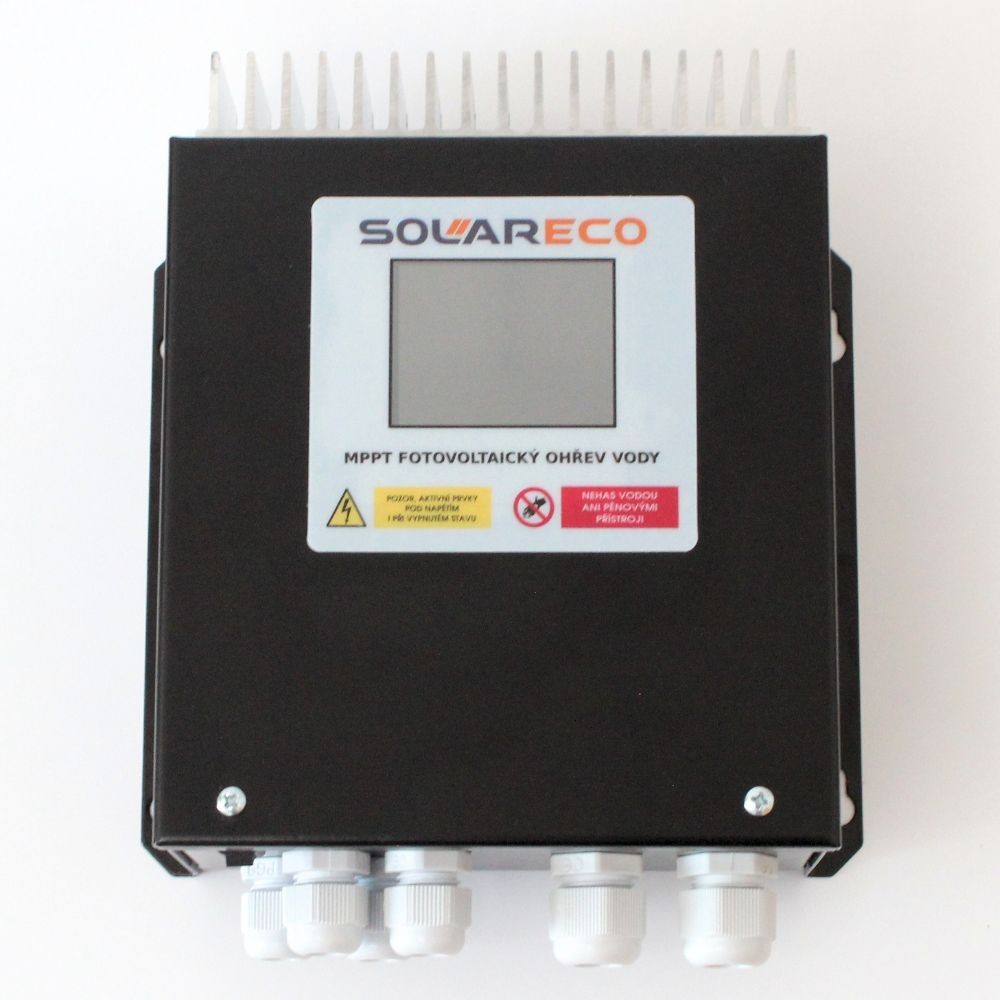

MPPT regulátor ZSE2 AC 3.6kW s dotykovým displejem pro FV ohřev vody

MPPT regulátor ZSE2 zachovává všechny vlastnosti předchozího typu DZD1.x, které v mnoha oblastech vylepšuje. Přepínací relé pro využití přebytků na druhou zátěž je v této verzi přidáno zdarma a naistalováno do regulátoru. Rozšíření vzešla především od požadavků certifikovaných firem pro snadnější realizace fotovoltaického ohřevu vody u zákazníků.

MPPT regulátor je unikátní i tím, že jeho provoz je plně zajišťován jen z energie vyrobené fotovoltaickou sestavou. Regulátor se nenapájí z domovní elektrické sítě (ideální řešení např. v případě výpadků elektřiny v domě, regulátor funguje nezávisle na distribuční síti).

Vyrobeno v České republice. V SolarEco poskytujeme k našim regulátorům a jejich příslušenství (LAN moduly, chytrý ovládací panel, DC odpojovače, AC proudové chrániče...) veškeré zázemí a servis. V případě, že potřebujete cokoliv zkonzultovat, poradit nebo provést záruční a pozáruční opravu, jsme tu pro vás.

Přehled vlastností verze ZSE2:

• vstupní napětí až 450V
• rozsah MPPT až do 400V
• startovací napětí do 110V
• maximální výkon 3,6kW
• rozsah podporované zátěže od 22 do 120 Ohmů
• podpora spotřebičů od 450W
• zobrazení vytížení zátěže v procentech
• změna všech nastavení pouze pomocí dotykového displejte (bez nutnosti demontovat víko)
• integrovaný WiFi modul pro sledování dat a vzdálenou diagnostiku
• vylepšená detekce první poruch v IT soustavě regulátoru
• podpora pro integraci do chytré domácnosti HomeAssistant nebo ESPhome
• zlepšení stability pro zobrazení dat na mobilní aplikaci pro OS Android
• splnění požadavků NZÚ light
• prodloužení záruky na 3 roky

ZSE2 vychází z oblíbeného a technologicky velmi vyspělého MPPT regulátoru DZD1.x AC pro fotovoltaický ohřev vody. Při vývoji tohoto regulátoru byl kladen důraz hlavně na EMC kompatibilitu, bezpečnost, stabilitu regulátoru a odolnost proti poškození a využívá se v něm firmware s novými vlastnostmi.

Pokročilé vlastnosti ZSE2:

• dotykový grafický displej
• vysoce účinný EMC filtr
• odpojení od FVS při poškození regulátoru
• pokročilé měření proudu
• pokročilý proces spínání střídače a snížení ztrátového tepla
• přepracovaný napájecí zdroj zvyšující stabilitu regulátoru
• plná odolnost proti zkratu na výstupu regulátoru
• snížení ztrátového tepla desky regulátoru a zesílení konstrukce na 3,6kW
• indikace nebezpečné úrovně napětí kondenzátorové banky a FVS
• indikace první poruchy na IT soustavě regulátoru
• vypínání regulátoru bez ztráty záznamu stavu a vyrobené energie
• více-fázový MPPT algoritmus s preferencí hledání vyšších napěťových maxim při zastínění
• potlačení regulace na výkonová maxima pro příliš nízká napětí za rozbřesku, náhlého zastínění apod.
• nové stavy dostupné uživateli: vypnutí, testování, ruční režim, regulace na jedno napětí, MPPT
• uživatelsky nastavitelné omezování výstupního výkonu pro ochranu tepelného spotřebiče
• trvalé posílání informací o stavu regulátoru s periodou 1 s neovlivňující proces regulace
• rozšíření měřených vstupů o teplotu bojleru
• všechna uživatelská nastavení jsou zobrazována na displeji
• vylepšené probouzení regulátoru při ranním rozbřesku
• klidné usínání regulátoru při soumraku až na konci zbytkové energie FVS
• přepínáním zátěže podle výkonu
• automatický restart za 2 min. po nechtěném přechodu do nastavení
• plné vzdálené ovládání a testování bez nutnosti zasílat regulátor na diagnostiku do servisu

Základní vlastnosti ZSE2:

• poruchové stavy jsou zobrazovány textem a indexem chybového stavu
• plný výkon i při vysokých pracovních teplotách
• vyšší účinnost za zvýšené teploty okolí a nižší tepelné ztráty
• zvýšený teplotní rozsah, který poskytuje plný výkon i při vysokých pracovních teplotách
• nízké tepelné ztráty umožňují použít pouze pasivní chlazení
• vysoká elektrická účinnost přes 99 %
• vysoká odolnost na rozpojování AC zátěže termostatem bojleru
• zvýšená odolnost na zkrat v silové straně a přepětí na vstupní straně
• odolnost proti přepólování vstupu regulátoru
• účinná ochrana proti přetížení (proud i výkon)
• zvýšená odolnost proti rušení
• provoz bez externího napájení (napájení jen z FVS)
• vzdálené logování provozu regulátoru
• přehledné zobrazení v časovém grafu na webu nebo v mobilu

S integrovaným WiFi modulem budete mít vždy přesný přehled o činnosti MPPT regulátoru ZSE. Modul je již z výroby instalován do regulátoru a nevyžaduje externí napájení. Sleduje okamžité hodnoty při provozu a přehledně je zobrazuje v grafu. S WiFi modulem také získáte přehledný záznam vyrobené energie za každý den, za celý měsíc nebo rok a umožňuje plné vzdálené ovládání a testování bez nutnosti zasílat regulátor na diagnostiku do servisu.

Vlastnosti WiFi modulu:

• provoz bez externího napájení
• přehledné zobrazení stavu regulátoru v grafu
• okamžité hodnoty při provozu
• záznam vyrobené energie za den, měsíc, rok
• plné vzdálené ovládání a testování bez nutnosti zasílat regulátor na diagnostiku do servisu

Ukázku záznamu můžete vidět na odkazu https://emon.solareco.cz/402A8F2A99C1

Poznámka: pro vzdálené sledování dat musí být regulátor instalován v dosahu pokrytí WiFi sítě

 ----------------------------------------------------

ZSE2 3,6kW je speciální MPPT regulátor s AC střídačem (invertorem) pro fotovoltaický ohřev vody o výkonu 3,6kW s vysokou účinností (až 99 %), který nepotřebuje ke svému provozu externí napájení. Regulátor splňuje podmínky dotace Nová zelená úsporám v kategorii C.2 bez SVT kódu, kódy se přidělují pouze pro kategorii C.3.

Tento MPPT regulátor má digitální displej, který ukazuje všechny stavy chodu regulátoru (výkon, napětí, proud, teplotu apod.) a vyrobenou energii. Získáte tak kompletní informace o celém chodu regulátoru.

Vysoká technická úroveň a propracovaná koncepce je výsledkem vlastního dlouholetého výzkumu, který začal na prvních fotovoltaických soustavách pro ohřev vody v roce 2010. Mikroprocesorové řízení s pokročilými algoritmy a sofistikovaným rozpoznáváním parametrů FVS včetně vícefázové MPPT regulace odstraňují všechny nedostatky analogových PWM nebo zastaralých DC regulátorů. Propracovaná koncepce řízení zvyšuje množství využité energie proti jiným technologiím až o 35 %.

Unikátní vlastností regulátoru, kterou ostatní regulátory na trhu nemají, je vysoce efektivní využití zisků při nízkém oslunění (pološero, velká oblačnost, déšť, rozbřesk nebo soumrak). I při těchto extrémních podmínkách dokáže regulátor do soustavy dodávat energii od 1 wattu. Tyto nízké přídavky energie mohou pravidelně doplňovat tepelní ztráty v běžných bojlerech pro přípravu TUV. Obecně platí, že současné bojlery na TUV mají pro zmenšení prostorových nároků omezenou tepelnou izolaci, která prodražuje celoroční nákladovou bilanci na ohřev TUV z elektrických rozvodů. U běžných bojlerů představuje ztrátová energie v celoročním provozu až 15 % nákladů na přípravu TUV. To umožňuje v celoroční bilanci FVS dosáhnout až 70% úspory nákladů na ohřev teplé vody.

Regulátor umožňuje připojit běžné tepelné spotřebiče s odporovou spirálou (zkonstruované pro připojení k běžnému domovnímu rozvodu typu 1-PE-N/AC 230 V/50 Hz) k fotovoltaickému zdroji se stejnosměrným napětím, které vytvářejí ostrovní FVS.

Tepelné spotřebiče, zkonstruované na běžné střídavé napětí domácích elektrických rozvodů, nemohou bez speciálních úprav (velmi drahých), spolehlivě pracovat na stejnosměrné napětí. Tato zařízení obsahují termostaty a jiné spínací prvky, které nemohou rozpínat stejnosměrný elektrický obvod, neboť při rozpínání silového stejnosměrného obvodu dochází k elektrickému oblouku. Ke zničení kontaktů dochází již při několika cyklech rozpojení. V některých případech může při rozpojení vzniknout velmi silný oblouk, který může uvnitř spotřebiče založit požár. Pro spolehlivý provoz běžných spotřebičů s odporovou zátěží (bez elektronických prvků) na střídavé napětí je nutné mezi FVS na stejnosměrné napětí a spotřebič vložit DC/AC invertor a tuto funkci vytváří tento regulátor.

Regulátor nepotřebuje ke svému provozu žádný externí zdroj napájení z domovního rozvodu. Jeho provoz je plně zajišťován z energie FVS. S tímto regulátorem je možné dosáhnout čisté ostrovní koncepce pro fotovoltaický ohřev vody. Nízké pořizovací náklady zaručují nejvyšší návratnost investice ze všech variant fotovoltaických soustav.

ZSE2 je vylepšená verze MPPT regulátoru pro fotovoltaický ohřev vody uvedená na trh v roce 2026, která zásadně rozšiřuje a vylepšuje vlastnosti původní verze regulátoru DZD1.xAC. Regulátor byl postaven na základech DZD1.xAC, ale zcela přepracován pro strojní technologii výroby s SMD součástkami. Změna výrobní technologie vytvořila úsporu místa a umožnila doplnit mnoho vylepšení. Při vývoji byl kladen důraz hlavně na EMC kompatibilitu, bezpečnost, stabilitu regulátoru a odolnost proti poškození. Po dlouhém vývoji byl pro nový regulátor uvolněn i zcela přepracovaný fw s novými vlastnostmi.

Regulátor smí pracovat jen s odporovou zátěží a za úplného oddělení od distribuční sítě (čistý ostrovní provoz při ohřevu teplé vody).

Instalaci regulátoru může provést jen osoba s náležitou odbornou kvalifikací podle zákonů platných v místě instalace.
