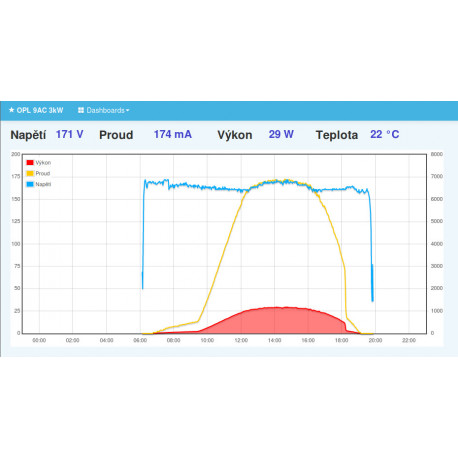

S LAN modulem budete mít vždy přesný přehled o činnosti MPPT regulátoru DZD. Modul se instaluje do regulátoru a nevyžaduje externí napájení, sleduje okamžité hodnoty při provozu a přehledně je zobrazuje v grafu. S LAN modulem také získáte přehledný záznam vyrobené energie za každý den, za celý měsíc nebo rok.
Ukázku záznamu můžete vidět na odkazu https://emon.solareco.cz/289C6E30784D
Vlastnosti LAN modulu:
- provoz bez externího napájení
- přehledné zobrazení stavu regulátoru v grafu
- okamžité hodnoty při provozu
- záznam vyrobené energie za den, měsíc, rok
Modul se objednává jako výbava regulátoru a zabudovává se na vnitřní stranu víka regulátoru při dokončování objednávky. LAN modul se montuje na vnitřní stranu víka regulátoru nad displej. Distanční sloupky, které se vkládají mezi základní desky displeje regulátoru a LAN modulu jsou součástí dodávky.
Uvedení do provozu při individuální vestavbě:
- vyšroubujte matice u displeje regulátoru
- na šroubky vložte distanční podložky, následně nasaďte LAN modul a opět přišroubujte maticemi
- připojte čtyř žilový kablík do konektoru LAN modulu
- do konektoru RJ45 na LAN modulu zapojte propojovací kablík CAT5 (UTP)
- do boku krabice regulátoru vytvořte otvor pro propojku RJ45 a do vnitřního vstupu zastrčte druhý konec propojky
- připojte čtyř žilový kablík do konektoru P1 LAN (displej) na desce regulátoru
- do vnějšího přístupného konektoru RJ45 zapojte zapojte běžný datový kabel CAT5 (UTP), který připojíte do domácího routeru se zapnutým DHCP přidělováním IP adres zařízením v datové síti
- po zapnutí regulátoru začne lan modul posílat data až po 2 až 3 minutách (po inicializační proceduře)
- v prohlížeči např. FireFox, Chrome, Opera nebo podobném zadejte url https://emon.solareco.cz/ a doplňte kód (název uživatelského účtu), který naleznete na lan modulu
Set LAN modulu obsahuje:
- LAN modul
- propojovací čtyř žilový kabel JST XH2.54 4 PIN
- propojovací kabel CAT5 (UTP) - RJ45
- Propojka RJ45
- Distanční sloupky
Doporučení: důležité je přesné opsání url a kódu (názvu vašeho účtu). Ukázku úplné url adresy naleznete na začátku textu s odkazem na vzorovou instalaci. Další možností je vyčíst název účtu z domácího routeru. V sezamu připojených zařízení (zařízení s přidělenou IP adresou) je nutné najít zařízení s názvem SolarEco. Součástí názvu je i název uživatelského účtu.
